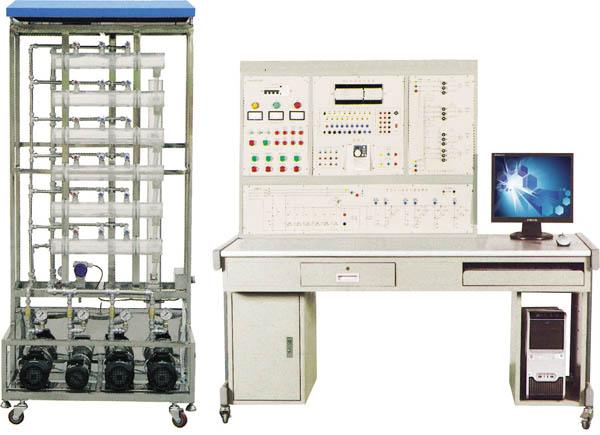

HYLYGS-1型變頻恒壓供水系統實訓裝置
一、系統概述:
裝置集PLC、變頻調速、過程控制、工程組態技術于一體。它由六層住宅消防、生活供水系統（實物模型），控制平臺兩大部分組成，包含了可編程控制器、變頻器、變頻磁力驅動泵、休眠泵、消防泵、壓力變送器、壓力儀表、輸水管道、消防栓、家用水龍頭、蓄水池等工程設備�？刂破脚_(tái)采用PLC+變頻器的開放式控制結構，可以完成多種模式下的樓層恒壓供水實訓實訓，為教學研究變頻恒壓供水技術提供一個開放的操作平臺。
二、系統功能
1、控制平臺采用PLC+變頻器的開放式控制結構，提供組態軟件和PLC開發環境，可以讓學生自行設計控制方案，靈活性強。
2、控制平臺有熱過載保護、過流保護、漏電保護、接地保護、工頻和變頻聯鎖控制等多重保護機制。
3、控制系統能模擬真實的給水系統，有自動控制和手動控制兩種控制方式，當自動控制失效時，系統由手動控制方式運行。
4、控制對象全部使用不銹鋼和有機玻璃器件，保證不生銹、不易老化；模擬六層大樓給水系統，具有有生活水系統和消防水系統兩種水路模型；動力系統由四臺水泵構成，其中兩臺常規變頻循環泵，一臺休眠小泵，一臺消防泵，能夠模擬常規生活供水系統、消防供水系統和夜間小流量供水系統，能夠生動模擬大樓給排水系統的典型結構。
三、實訓項目
1、控制屏結構認識與調試
2、單泵控制變頻恒壓供水
3、雙泵切換變頻恒壓供水
4、生活水系統靜態壓力控制
5、生活水系統動態壓力控制
6、生活水系統的分時控制
7、夜間休眠模式下的供水
8、消防狀態控制
9、綜合控制系統
四、技術參數
輸入電源：三相四線～380V±10% 50Hz
環境溫度：+4℃～+45℃
裝置容量：＜5kVA
外形尺寸：控制屏1620mm×805mm×1590mm，控制柜900mm×760mm×1960mm
安全保護：具有漏電自動保護裝置
五、基本配置
1、電源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
(1)交流電源（帶有過流保護）：?jiǎn)蜗嘟涣麟?220V 50Hz
三相交流電 380V 50Hz
(2)三相電源指示燈
(3)三相電源指示儀表
2、樓宇實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和固定調節機構，便于移動和固定。
3、PLC
PLC采用西門子CPU224系列控制器，提供了PLC開發環境，可以讓學生自行設計控制方案。
(1)生活供水管網的恒壓供水
(2)可實現以天為周期的定時控制壓力控制，以適應供水壓力變化的需求
(3)夜間可啟動休眠小泵運行實現追大限度節能，實現小流量下的生活供水
(4)火警狀態，可自動啟動消防泵，完成消防模式下的恒壓供水
(5)可實現帶上位機系統的PID控制
4、手動控制裝置
控制系統采用手動控制和自動控制兩種控制方式，手動控制器在實際工程應用中具有十分的重要性，在該裝置當中加入該裝置具有如下作用：
(1)在自動控制器失效的狀態下，手動控制系統可以保證系統的可靠運行
(2)在系統投入自動控制前，可用手動控制器檢驗動力線路和動力設備的運行工況，可靠保護PLC和變頻器設備
5、恒壓供水模型
供水模型全部使用不銹鋼和有機玻璃器件，保證不生銹、不易老化；模擬六層大樓給水系統，具有有生活水系統和消防水系統兩種水路模型；動力系統由四臺水泵構成，其中兩臺常規變頻循環泵，一臺休眠小泵，一臺消防泵，能夠模擬常規生活供水系統、消防供水系統和夜間小流量供水系統，能生動模擬大樓給排水系統的典型結構
6、監控軟件:配備監控系統軟件,可以實現對供水過程的全監控。實現控制系統的參數整定和狀態分析。組態軟件，可以讓學生自行設計監控界面。
