一、概述
“維修電工及技能實訓裝置”是根據機械工業職業技能鑒定指導中心組織編寫的《機械工人職業技能培訓教材》研制生產的，可對《初級維修電工技術》和《中級維修電工技術》教材中列出的電氣控制線路和實用電子線路進行實際操作，快速掌握課程的實用技術與操作技能。具有針對性、實用性、科學性和性，該實訓裝置不僅可供學生學習鍛煉，更是勞動鑒定部門、大中專院校、職校、技校初級、中級維修電工技能考核的要求設備。
二、維修電工及技能實訓裝置特點
1、電氣控制線路或電子線路實驗元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展功能或開發新實驗；操作內容的選擇具有典型性、實用性；
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資；
3、技能培訓用的控制線路和配套的小電機經特殊設計,可模擬工廠各類電機的電力拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求；
4、設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準。
三、維修電工及技能實訓裝置技術性能
1.輸入電壓：三相四線制380V±10% 50Hz
2.工作環境：環境溫度范圍為-5～＋40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1.5KVA
4.外形尺寸：157×73×150cm 3

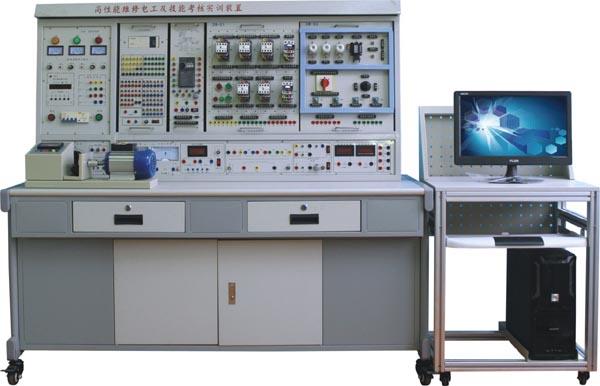

維修電工及技能考核實驗裝置

四、實驗項目

1.三相異步電動機直接啟動控制
2.三相異步電動機接觸器點動控制線路
3.三相異步電動機接觸器自鎖控制線路
4.三相異步電動機定子串電阻減壓啟動手動控制線路
5.三相異步電動機定子串電阻減壓啟動自動控制線路
6.Y-△啟動自動控制線路
7.用倒順開關的三相異步電動機正反轉控制
8.接觸器聯鎖的正反轉控制線路
9.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
10.雙重聯鎖的三相異步電動機正反轉控制線路
11.單向減壓啟動及反接制動控制線路
12.能耗制動的控制線路
13.三相異步電動機的順序控制
14.三相異步電動機的多地控制
15.工作臺自動往返控制線路
16.三相線繞式異步電動機手動控制線路
17.三相線繞式異步電動機自動起動控制線路
18.C620型車床的接線、故障與維修
19.Z3040搖臂鉆床電氣控制線路
20.KT12-25J/1凸輪控制器控制線路

21.日光燈接線
22.單相整流裝置電路的組裝
23.并聯型硅穩壓管穩壓電路的組裝
24.串聯型晶體管穩壓電路的組裝
25.JS20單結晶體管時間繼電器
26.JSJ型晶體管時間繼電器
27.接近開關
28.微音放大電路的測試
29.智力競賽搶答器
30.依靠漏電流觸發的簡易交流開關電路
31.家用調光臺燈電路
32.接觸器控制雙速電動機的控制線路
33.時間繼電器控制雙速電機的控制線路
34.按定子電流原則加入勵磁的起動控制線路 35.簡易同步電動機的能耗制動控制線路
36.并勵直流電動機電樞回路串電阻起動與調速
37.帶有能耗制動的反轉控制線路
38.勵磁反接制動的控制線路
39.晶閘管--—直流電機調速

五維修電工及技能實訓裝置配備
(一) DW01電源、儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1、主控功能板
(1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；
(2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；
(3) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實訓技能的考核提供一個統一的標準。
2、交、直流電源
(1) 勵磁電源：直流220V/0.5A，具有短路保護。
(2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
(3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。
(4) 交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、設有單相調壓器一組，可得到交流0～250V可調電壓；③、控制屏設有單相三極220V電源插座及三相四極380V電源插座。
3、交、直流儀表
(1) 交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。
(2) 交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
(3) 功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），可儲存15組數據，供隨時查閱。
(4) 直流電壓表：直流數字電壓表1只，測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。
(5) 直流電流表：直流數字電流表1只，測量范圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。 4、整流二極管：IN5408四只
（二）實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。
（三）實驗組件
1．DW-01維修電工實訓組件（一）掛箱上裝有熱繼電器、交流接觸器380V、按鈕指示燈（6.3V），接線端子等。
2．DW-02維修電工實訓組件（二）掛箱上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。 3．DW-03維修電工實訓組件（三）掛箱上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等。
4．DW-04維修電工實訓組件（五）掛箱上裝有交流過電流繼電器、直流過電流繼電器、整流器、日光燈管、接線端子排等。
5．DW-05電工技能實訓組件（四）提供兩組90Ω×2/1.3A磁盤電阻；一組900Ω×2/0.41A磁盤電阻。
6．線繞式異步電動機轉子電阻箱
7．電磁調速電機控制箱
8．電子線路安裝板用于電子線路板調試時線路板的固定
9．直流并勵電動機DC220V
10．三相鼠籠電動機AC380V（Y）
11．三相鼠籠電動機AC380V（△）
12. 雙速異步電動機AC380V（△/YY）
13. 三相線繞式異步電動機AC380V（Y）
14. 三相同步電動機交流380V（Y）
15. 電磁調速電動機
16. 不銹鋼電機導軌、光碼盤測速系統（日本歐姆龍1024光碼盤及數顯轉速表）
17. 實驗用器件控制屏正面大凹槽內，設有兩根不銹鋼方管,可掛置各實驗組件。

系列產品：

HYK-870A型	初級電工技術實訓考核裝置
HYK-870B型	中級電工技術實訓考核裝置
HYK-870C型	高級電工技術實訓考核裝置
HYK-870D型	電子技術實訓考核裝置
HYK-870E型	電工電子技術實訓考核裝置
HYK-870F型	電工電子電力拖動實訓考核裝置
HYK-870G型	電工、模電、數電、電力拖動、單片機、PLC、傳感器技術綜合實訓考核裝置
HYK-880A型	高性能電工技術實訓考核裝置
HYK-880B型	高性能電工電子技術實訓考核裝置
HYK-880C型	高性能電工電子電力拖動技術實訓考核裝置
HYK-880D型	高性能電工電子電力拖動及自動化技術實訓考核裝置
HYK-880E型	高性能電工電子電力拖動及自動化技術實訓考核裝置
HYK-860A型	高級工電子技術實訓考核裝置
HYK-860B型	技師電子技術實訓考核裝置
HYK-860C型	高級技師電子技術實訓考核裝置
HYK-860D型	技師、高級工電子技術實訓考核裝置（無自動設故功能）
HYK-860E型	電力電子高級技師實訓考核裝置
HYK-860F型	電力電子技師實訓考核裝置
HYK-860G型	電力電子高級工實訓考核裝置（無自動設故功能）
HYW-81A型	高性能初級維修電工及技能考核實訓裝置
HYW-81B型	高性能中級維修電工及技能考核實驗裝置
HYW-81C型	高性能高級維修電工及技能考核實訓裝置
HYW-81D型	高性能維修電工儀表照明技能實訓考核裝置
HYW-81E型	高性能維修電工電氣控制技能實訓考核裝置
HYW-81F型	高性能維修電工電氣控制及儀表照明實訓考核裝置
HYJS-82A型	維修電工技師、高級技師技能實訓考核裝置
HYW-82A型	網絡化智能型維修電工及技能實訓智能考核裝置
HYW-82B型	網絡化智能型維修電工電氣控制技能實訓智能考核裝置
HYWK-88A型	網孔式初級維修電工實訓考核裝置
HYWK-88B型	網孔式中級維修電工實訓考核裝置
HYWK-88C型	網孔式高級維修電工實訓考核裝置
HYWX-161型	初級維修電工實訓考核裝置
HYWX-162型	中級維修電工實訓考核裝置
HYWX-163型	高級維修電工實訓考核裝置
HYDJ-41型	電機裝配技能實訓裝置
HYDJ-42型	電機裝置技能實訓考核設備
HYDJ-43型	電機變壓器維修及檢測實訓裝置
HYDJ-44型	電機變壓器維修及檢測實訓考核裝置
HYDJ-45型	電機檢修技能實訓裝置
HYDJ-46型	電機拆裝維修實訓裝置
HY-76A型	初級電工、電拖實訓考核鑒定裝置 (柜式)
HY-76B型	中級電工、電拖實訓考核鑒定裝置 (柜式)
HY-76C型	高級電工、電拖實訓考核鑒定裝置 (柜式)
HY-76D型	機床電氣電路仿真實訓考核鑒定裝置（柜式雙面、四合一、二種車床）
HY-76E型	機床電氣技能實訓考核鑒定裝置（柜式雙面、四合一、四種車床）
