一、用途特點:
。。電工電子實驗室設備適用于高等院校、中等、職校、職業技術學院及技術電工學、電工原理等課程實驗�？赏瓿山恢绷�、振蕩、磁路電路、運算放大器、整流電路、交直流放大電路等電路實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗窒的要求產品。它的配備是學校上水平、上等級的重要標志。
目前，國內各類學枝電工實驗設備大多是分體的，也有都分學校根據教學要求自制了各種形式的實驗臺或?qū)嶒炏�，由于加工量少，受自身加工能力的限制，加工工藝粗糙，功能不全，滿足不了實驗要求，也容易發生人身及設備事故，且實驗元器件繁多難以購置、難以管理，很難開出實驗大綱規定的實驗�；诖�，我廠吸取德國及國內同類產品的優點，結合我國高教、職教教學大綱要求而研制本產品。

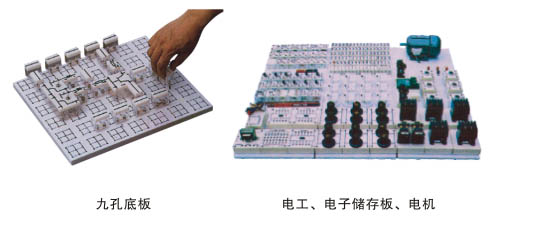

本實驗室具有較完善的安全保護措施、較齊全的功能。實驗臺桌中央配有通用電路板，電路板注塑而成，表面均布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路，元件盒盒體透明，直觀性好，盒蓋印有不會褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修拆裝右便。元器件放置在實驗桌下邊左右柜內，大大捉高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

電工電子實驗室設備

二、結構與配備（以24座為例）

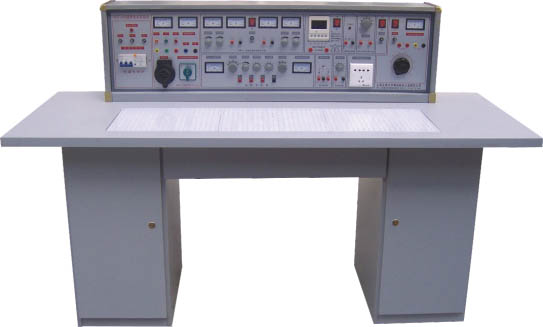

1、實驗臺桌:　12臺學生實驗臺桌，一臺兩座，臺桌外形尺寸：160×70×80cm。臺桌中央配置通用電路板(尺寸：35×90cm )，根據實驗電路在其上任意拼插元件盒成實驗電路，元件盒盒體透明、直觀，內裝元件一目了然，盒蓋印有不會褪色元件符號，盒蓋與盒體結合采用較科學的壓卡式結構，維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用底板與桌面（如需在桌上放置電動機、焊接等）。臺桌下部是元件儲存柜，放置實驗元器件。
2、實驗臺:學生實驗臺桌及示教臺桌各配備一臺。
3、示教臺:1臺示教臺，分別控制12臺學生的電源，通用電路板演示屏立在實驗臺上，尺寸150X7Ocm，用于講解、演示。
4、器材配備:
12臺學生實驗桌，一臺二座，臺桌外形尺寸:160X70X8Ocm。臺桌中央配置通用電路板(尺寸:35X95CM)，根據實驗電路在其上任意拼插元件盒成實驗電路。元件盒盒體透明直觀。內裝元件一目了然，盒蓋印有不會褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用電路板與桌面(如需要在桌上放置電動機、焊接等)。臺桌下部是元件儲存柜，放置實驗元件。
5·用戶自備器材:示波器，晶體管毫伏表，功率表
三、實驗項目:
電工實驗內容：
1、電工測量儀表的使用
2、常用元件的識別與檢測
3、線性元件與非線性元件的伏安特性?
4、電源的外特性
5、電位值、電壓值的測定
6、電流表和電壓表的擴程
7、基爾霍夫定律的驗證
8、孔驗征楞次定律
9、迭加原理與互易定理的驗證?
10、戴維南定理與諾頓定理的驗征
11、電壓源與電流源的等效變換1
12、受控源特性的研究
13、一階電路實驗
14、二階電路的過渡過程
15、研究LC元件在直流和交流電路中的特性
16、負找獲得追大功率的條件

17、交流電路參數的測量
18、正弦交流電路中RLC元件的特性
19、RL及RC串聯電路實驗
2O、RLC串聯諧振電路
21、日光燈電路的連接及功率因數改善
22、相負載的星、三角接法
23、三相電路及功率的測量
24、R-C選頻網絡的研究
25、二瑞口網絡研究
26、單相變壓器實驗
27、互感電路實驗
28、三相異步電動機的使用與起動?
29、三相電動機繼電接觸控制的基本電路
30、三相電動機Y一△起動控制實驗?
31、三相電動機的順序控制實驗
32、三相電動機能耙制動控制實驗?
33、追簡單的電路
34、電路各點電位與參考點的選擇
35、電阻的串聯
36、電阻的并聯
37、電阻的混聯
38、電阻分壓器電路
39、全電路歐姆定律
40、電橋的應用與平衡條件
41、節點電壓法
42、回路電壓法
43、支路電流法
44、RCL并聯電路
45、串聯電路?
46、變壓器結構及工作原理
47、基爾霍夫弟一定律
48、基爾霍夫第二定律
49、日光燈電路原理
50、擴大電壓表量程
51、擴大電流表量程
52、RC電路的過度過程
53、RL過濾過程
54、電容的串聯電路
55、電容的并聯電路
56、電容器的充放電
57、電容器在交直流中的作用
58、條形磁鐵在線圈中的運動
59、電容的混聯
60、純電阻·電感、電容電路
61、磁耦合線圈的順串
62、磁耦合線圈的反串
63、歐姆表的工作原理?
64、雙聯開關二地控制
65、用示波器觀察磁滯回線
66、磁路歐姆定律
67、兩線圈的互感及同名端
68、互感耦合
69、提高功率因數的方法
70、單相電路功率的測量
71、收錄機電源電路
72、濾波電路
73、電阻與溫度的關系:用伏安法測出燈絲在不同電壓下的阻值。
74、三相異步電機閘刀控制正轉實驗
75、具有過載保護的控制線略
76、按鈕控制的正反轉控制線路
77、接觸器控制星一三角降壓起動控制線路

四、實驗臺主要技術指標:
輸入工作電源:三相四線
輸出電源及信號
l、A單元:三相四線
2、B單元:交流3、6、9、 12、15、18、24V 6、F單元:220V電壓輸出，供外接儀器使用。
3、C單元:雙路穩流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0一30V，由多圈電位器連續調節，輸出追大電流為2A。電壓穩定度:<10-2 負載穩定度: <10-2 紋波電壓: <5mV?
4、D單元:直流穩壓5V，電流0.5A
5、E單元:直立流電壓0∽240V連續可調，電流2A
單次脈沖源:兩組相互獨立的單次脈沖源·各自每次均可輸出一對正負脈沖
函數信號發生器(正弦波、三角波、矩形波)
1、頻率范圍:5Hz一55OKHz分五個頻段
2、頻率指示:由Hz表直接讀出
3、電壓輸出范圍:正弦波:5Hz-25OKH>
4·5V、25OKHz-55OKHz>3·5V
三級衰減:Odb、2Odh、4Od具有連續細調
矩形波:5Hz-25OKHz>4·5V、25OHHz-55OKHz>3·55V，幅度連續可調
三角波:5Hz-55OKHz>lV
音頻功率放大器:
輸入音頻電壓不低于lOmV，輸出功率不小于lW，音量可調，內有喇叭，用于放大電路擴音，也可作信號手跡儀器使用。
絕緣電阻: >5MΩ
漏電保護:電工電子實驗室設備漏電動作電流3OmA
