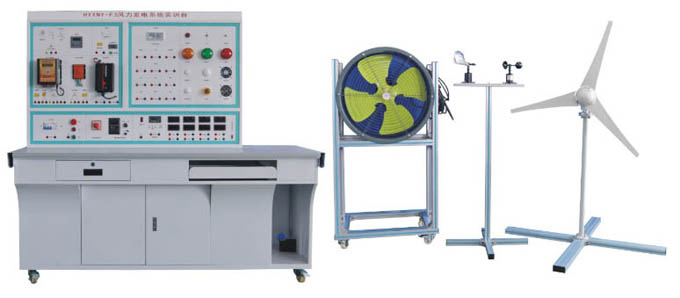

HYXNY-F2室內模擬風力發電實驗系統

室內模擬風力發電實驗系統參照風力發電系統設計，具有真實模擬風力發電系統運行，創造了良好的實訓環境，風力發電機模擬設備,分別是風機對象模型（MW級風機結構，可實現主動偏航和獨立變槳功能）、能源控制·監控管理·氣象站、偏航變槳控制系統、能源轉換儲存控制系統、風能變流器系統。該系統運用幾力發電設備，展示風力發電系統的各個器件，反映出器件的工作過程，直觀生動的模擬出器件運行所要達到的效果，讓學生直觀了解大型風力發電系統的運行過程。配備風力發電系統監控軟件，可實現風力發電系統的監控與管理，可實現風力機模擬及風力發電系統的控制，滿足風電應用型人才培養的需求。可用于學生的風力發電電動變槳偏航裝置電氣控制操作及電氣故障排除、風電并網控制技術等內容培訓，也可用于風電檢修工技能鑒定培訓。

（一）技術參數
1）.風向儀、風輪機及支撐系統：
400W，啟動風速3.14m/s；額定風速13 m/ s；偏航風速5m/ s；最大設計風速15 m/s；傳動方式：風輪直接驅動發電機；溫度范圍：- 40～60 ℃。
2）.風源模擬及控制：
風源模擬、風源模擬軟件；鼓風機：功率3000W，軸流風扇，采用可調速控制器，風速調節范圍：0~13m/s；風速控制精度：0.1m/s；風向控制精度：0.1 度。
3）. 風光互補控制器：
電力電子模塊：穩壓模塊、控制模塊、逆變模塊；控制面板：風速、風向控制面板、數據顯示面板，控制系統。
（二）實驗項目：
1、風力發電基礎理論原理性實驗
2、風力發電系統設計實驗
3、風力發電基礎理論與應用技術仿真實驗
4、風力發電相關測量技術實驗
5、風力發電控制技術實驗
6、風力控制器工作原理實驗
7、風力控制器的過沖保護實驗
8、風力制器的過放保護實驗
9、風力的三種輸出模式實驗
10、逆變器的低壓保護實驗
11、逆變器的過壓保護實驗
12、逆變器輸出實驗
