序號 |
品名 |
規格 |
單位 |
數量 |
實訓臺 |
1 |

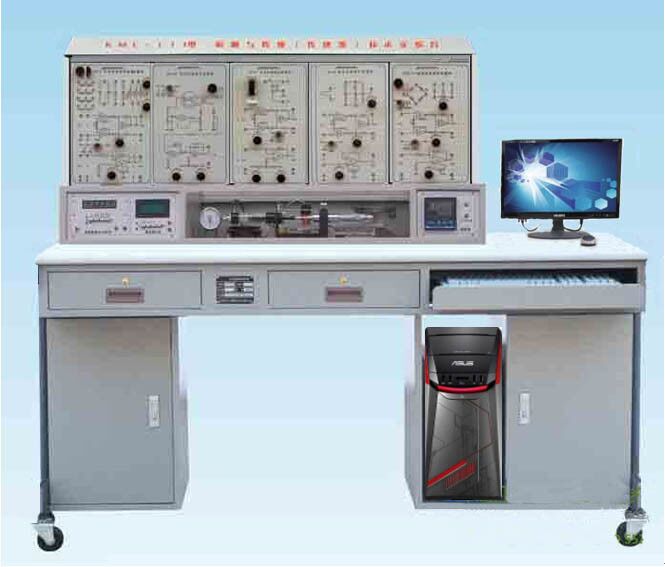

單面型材實訓臺架 |
1620*790*1800mm；單面型鋁型材屏；鋁型材框架；剎車腳輪；導線掛架；配文件柜 |
套 |
1 |
交流電源模塊 |
1 |
剩余電流動作斷路器 |
4極；額定10A；C型脫扣特性；剩余動作電流0.03A |
臺 |
1 |
2 |
熱過載繼電器 |
電流等級25；整定電流范圍2.5-4A（6aM、10gG）；與接觸器（CJX2-09系列）插入安裝 |
臺 |
1 |
3 |
交流接觸器 |
額定9A/380VAC；4開（3主1輔）；線圈電壓220VAC（50Hz） |
臺 |
1 |
4 |
信號燈 |
紅色；Ф16；220VAC；超短型；LED燈 |
個 |
1 |
5 |
信號燈 |
綠色；Ф16；220VAC；超短型；LED燈 |
個 |
1 |
6 |
信號燈 |
黃色；Ф16；220VAC；超短型；LED燈 |
個 |
1 |
7 |
平鈕 |
復位型；紅色；Ф22；1開1閉 |
個 |
1 |
8 |
平鈕 |
復位型；綠色；Ф22；1開1閉 |
個 |
1 |
9 |
旋鈕 |
二檔；右旋自鎖；黑色；Ф22；1開1閉 |
個 |
1 |
10 |
緊急鈕 |
扭動釋放型；紅色；Ф22；1開1閉 |
個 |
1 |
11 |
多功能插座（3孔） |
3孔；額定10A；藍色；防濺；IP44 |
個 |
2 |
直流電源模塊 |
1 |
指針式直流電壓表 |
代號V；量程0-30VDC；精度1.5；直接接通型；板表系列70*40mm；帶黑色安裝框 |
塊 |
1 |
2 |
指針式交流電流表 |
代號A；量程0-5A；精度1.5；直接接通型；板表系列70*40mm；帶黑色安裝框 |
塊 |
1 |
3 |
開關電源 |
單組輸出24VDC；額定101W/4.2A；尺寸159*97*38mm |
臺 |
1 |
4 |
船型開關 |
1開（ON-OFF兩位置）；開關容量16A/250VAC；黑紅帶燈型；4腳型；面板尺寸31*22.5 |
個 |
1 |
| 數據采集卡模塊 |
1 |
數據采集卡 |
8 個模擬輸入(AI) 通道、2 個模擬輸出(AO) 通道、12 個數字輸入/ 輸出(DIO) 通道、1個帶USB接口的32位計數器。 |
張 |
1 |
2 |
轉速表 |
顯示范圍：0-999999，輸入信號：開關、電平脈沖信號，顯示倍率：1-9999. |
只 |
1 |
3 |
流量積算儀 |
測量范圍：0-9999（瞬時），精度：0.2級，輸出信號：開關量、模擬量、RS485. |
只 |
1 |
| 按鈕指示燈模塊 |
1 |
平鈕 |
復位型；綠色；圓形；Ф16；1開1閉 |
個 |
6 |
2 |
平鈕 |
復位型；紅色；圓形；Ф16；1開1閉 |
個 |
6 |
3 |
信號燈 |
綠色；Ф16；24VDC/AC；超短型；LED燈 |
個 |
1 |
4 |
信號燈 |
紅色；Ф16；24VDC/AC；超短型；LED燈 |
個 |
1 |
5 |
閃光蜂鳴器 |
紅色；Φ16；24VDC/AC；LED燈 |
個 |
1 |
| 繼電器模塊 |
1 |
繼電器模塊 |
線圈電壓24VDC；14個寬腳；觸點負載10A/250VAC；綠燈顯示；觸點材料銀合金 |
個 |
4 |
2 |
繼電器底座 |
配HH54P系列繼電器；銅帶連接 |
個 |
4 |
3 |
信號燈 |
綠色；Φ8；24VDC |
個 |
4 |
| 位置控制單元 |
1 |
步進滑臺 |
有效行程200mm；配套單出軸42*47步進電機（1.7A）；有效負載7kg；最大速度80mm/s；1204滾珠絲杠；外直線導軌結構；直線導軌軌寬15mm；導軌總厚16mm；配單滑塊；3060鋁型材框架 |
個 |
1 |
2 |
兩相步進電機驅動器 |
輸入電壓12-48VDC；輸入信號電壓4-28VDC；輸入電流0.3-2.2A；步進脈沖頻率2-2MHz；3位撥碼開關；8種電流細分選擇 |
臺 |
1 |
角度控制單元 |
1 |
永磁直流減速電機 |
24VDC；50G馬達；減速比1/242；14Rpm；15Kg.cm；0.36A；軸徑Ф6 |
臺 |
1 |
2 |
碼盤機構 |
鋁合金材質；等比例分割槽 |
個 |
1 |
溫度控制單元 |
1 |
直流風扇 |
60*60*25mm；滾珠軸承；24VDC；2.88W/0.12A；4000rpm；CFM19.03；4.05mmH2O；31dBA；58g |
個 |
1 |
2 |
PTC加熱器 |
24VDC/10W；干燒表溫120℃；尺寸60*28*7mm |
個 |
1 |
液位流量控制單元 |
1 |
儲水池 |
300*300*400mm，進口透明亞克力 |
個 |
1 |
2 |
上水箱 |
直徑200*400mm，進口透明亞克力 |
個 |
1 |
3 |
水泵 |
AC220V,125W,揚程12m,流量2.8m 3 /h |
個 |
1 |
4 |
水泵調速器 |
AC220V/200W |
個 |
1 |
| 傳感器實訓組套 |
1 |
接近開關（電容） |
圓柱形；M18*1；檢測距離10mm；電容式；NPN三線NO（常開）；金屬殼；非屏蔽式；12-24VDC供電；LED指示 |
個 |
1 |
2 |
接近開關（電容） |
圓柱形；M18*1；檢測距離10mm；電容式；PNP三線NO（常開）；金屬殼；非屏蔽式；12-24VDC供電；LED指示 |
個 |
1 |
3 |
光電開關（漫反射） |
圓柱形；M18*1；檢測距離300mm；擴散反射式；PNP三線NO（常開）；金屬殼；靈敏度調節器；12-24VDC供電；LED指示 |
個 |
1 |
4 |
光電開關（漫反射） |
圓柱形；M18*1；檢測距離300mm；擴散反射式；NPN三線NO（常開）；金屬殼；靈敏度調節器；12-24VDC供電；LED指示 |
個 |
1 |
5 |
光電開關（對射） |
圓柱形；M18*1；檢測距離5000mm；對射式；PNP三線NO（常開）；塑料殼；12-24VDC供電；LED指示 |
對 |
1 |
6 |
光電開關（槽型） |
L型；槽寬5mm；紅外光；5-24VDC供電；PNP輸出；LED指示；2m電纜；尺寸26*18.5*15.5 |
個 |
1 |
7 |
色標開關（光電） |
光源色譜紅、綠；靈敏度可調；10-30VDC供電；尺寸20*45*85mm；引線2m； |
個 |
1 |
8 |
光纖放大器
|
PNP輸出；VR調節（粗/微調）；響應時間1ms以下；12-24VDC供電；紅色LED光源；各類線纜長度2m；尺寸15*39*73mm |
個 |
1 |
9 |
光纖線（漫反射） |
M6；漫反射型；檢測距離120mm；最小檢測物體Φ0.03；額定彎曲半徑R30；各類線纜長度2m |
個 |
1 |
10 |
接近開關（電感） |
圓柱形；M12*1；檢測距離4mm；電感式；PNP三線NO（常開）；金屬殼；非屏蔽式；12-24VDC供電；LED指示 |
個 |
1 |
11 |
接近開關（電感） |
圓柱形；M12*1；檢測距離2mm；電感式；NPN三線NO（常開）；金屬殼；屏蔽式；12-24VDC供電；LED指示 |
個 |
1 |
12 |
稱重傳感器（懸臂梁） |
量程10KG；靈敏度2.0±0.1mV/V；超載能力150%；鋁合金材質；精度等級C3；尺寸106*30*22mm |
個 |
1 |
13 |
稱重變送器
|
輸出信號4-20mA；12-26VDC供電；傳感器激勵電壓5VDC；輸入靈敏度1.5-2.1mV/V；尺寸115*80*35mm |
臺 |
1 |
14 |
旋轉編碼器（增量）
|
實心軸；脈沖數360；推挽輸出；3路輸出；軸徑Φ6；外徑Φ38；止口Φ20；D型切口；電纜側出；工作電壓24V；各類線纜輸出1.5m |
個 |
1 |
15 |
直線位移傳感器（滑塊式） |
滑塊式；量程400mm；電阻5KΩ；線性度0.05%；重復精度0.01mm；電氣行程405mm；最大工作電壓42VDC；尺寸407*62*60mm；驅動力≤3N；工作速度≤10m/s |
支 |
1 |
16 |
安全光柵 |
光軸距20mm；光軸數4；檢測幅度120mm；PNP；電源電壓10-30VDC；響應時間10ms以下；檢測對象不透明體；鋁合金外殼；PMMA前罩；ABS端蓋 |
套 |
1 |
17 |
數字溫控器 |
1/16DIN；48*48*78mm；電壓輸出（用于驅動SSR）；兩點報警；可安裝可選單元；輸入類型熱電偶、紅外線傳感器、鉑電阻；電源電壓100-240VAC |
臺 |
1 |
18 |
絕對值編碼器 |
輸出形態NPN集電極開路輸出；電源電壓12-24VDC；分辨率1024（10位）；安裝方式外徑Φ50；軸徑Φ6；連接方式固定電纜2M |
個 |
1 |
19 |
PT100型熱電阻 |
全316不銹鋼；探頭式；量程-200℃-+500℃；探桿Φ7*200mm；安裝螺紋M12*1；線長1m |
個 |
1 |
20 |
K型熱電偶 |
全316不銹鋼；探頭式；量程0℃-800℃；探桿Φ7*200mm；安裝螺紋M12*1；線長1m |
個 |
1 |
21 |
超聲波傳感器 |
工作電壓10-30VDC；檢測范圍70-1000mm；模擬量輸出0-10V或4-20mA |
個 |
1 |
22 |
渦輪流量傳感器 |
工作電壓10-30VDC；模擬量輸出0-10V或4-20mA，精度：1.0級 |
個 |
1 |
23 |
壓力傳感器 |
工作電壓10-30VDC；模擬量輸出0-10V或4-20mA，精度：1.0級 |
個 |
1 |
24 |
浮球液位開關 |
不銹鋼材質，間距可調，300mm. |
個 |
1 |
