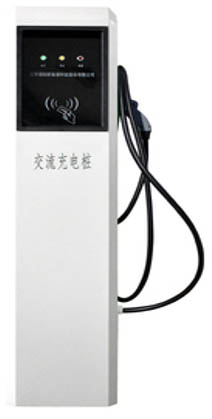

HY-QCX601電動汽車充電樁實訓系統
一、電動汽車充電樁功能特點：
1、完善的安全保護功能，具有輸入側過壓、欠壓保護，輸出側過壓、過流保護，過溫、短路、漏電、防雷、電池防反接等保護。
2、人機界面采用高清彩色液晶觸摸屏，操作方便，界面友好，顯示信息完整豐富。
3、具有電源、充電、故障三種狀態指示，全面兼容新版國標，具備緊急停機、連接確認檢測、充電開門檢測、充電槍鎖止、充電溫度檢測等功能，全方位保證充電安全。
4、充電方式多樣，按照“自動充滿”、“時間模式”、“金額模式”、“電量模式”，結合BMS的需求對電動車進行充電。
5、采用模塊化設計，可根據客戶需求進行不同種類的組件配置，操作靈活。
6、具備權限密碼管理功能，支持非接觸式IC卡和手機APP進行身份認證、充電控制、支付結算等功能。
7、支持有線（RS-232/485、CAN、以太網等）和無線（藍牙、GPRS、3G、4G）多種通信方式，可進行充電樁集群管控，系統軟件具備本地和遠程升級功能。
二、電動汽車充電樁技術參數
充電連接器壽命 ： ≥10000 次
輸入電壓 :AC220V±10%
輸出電壓 :AC220V±10%
頻率 : 50±1 Hz
輸出電流 :32A
顯示屏: ≥ 4.3 寸彩色液晶顯示屏
上位機通訊 : 以太網、GPRS
充電接口 : 七芯充電槍/線長 5 米（符合 GB/T 20234.2-2011 標準）
啟動方式 : 非接觸式 IC 卡、掃二維碼（需后臺及手機 APP 支持）
充電方式 : 自動充滿
電能計量 : 1.0 級（符合國家電網計量標準）
防護等級 : ≥IP54
運行溫度 : －20℃~＋55℃
存儲溫度 : －40℃~＋70℃
相對濕度 :5%~95%
海拔高度 : ≤2000m
|
